| | 品牌：Tekbox | | 型号：TBMAD5 | | 加工定制：否 | |
| | 测量范围：100K-400M | | 外形尺寸：见说明 mm | | 适用范围：见说明 | |
| | 电压：110-240 v | | 频率：见说明 Hz | | 工作形式：见说明 | |

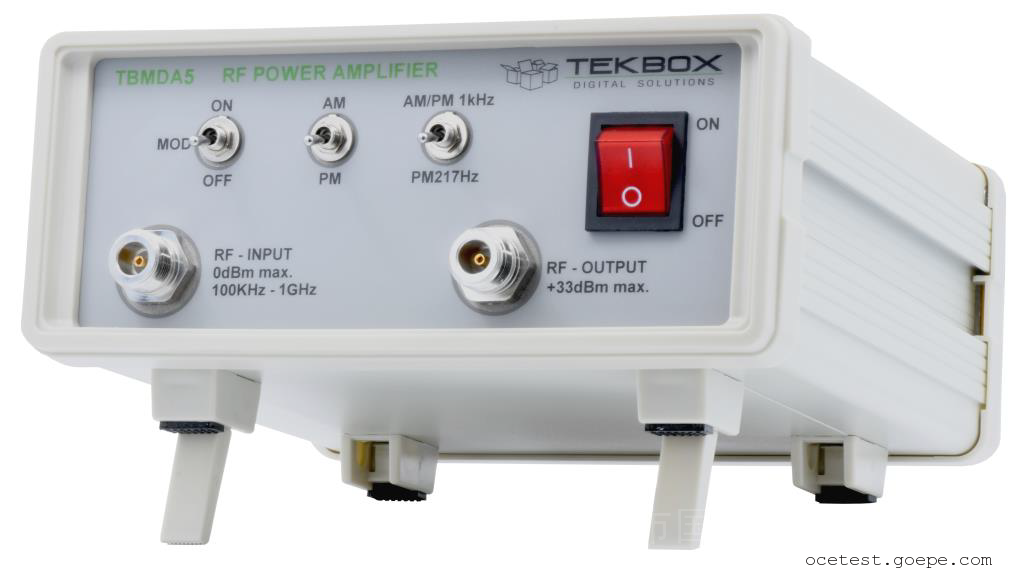

Tekbox调制功率放大器100K-400MTBMAD5
概述
Tekbox提供了一个完整的EN 61000-4-6射频传导抗扰测试解决方案，
耦合去耦网络（CDN）以及合适的校准适配器和150欧姆转换; BCI注入探头，合适的调制宽带功率放大器和EMCview PRO软件，带有跟踪源的频谱分析仪用作信号源或使用其他信号源.
TBMDA5调制功率放大器为使用150KHz至400MHz频率范围内的CDN进行抗扰度测试提供必要的功率、带宽和调制。它被设计为由频谱分析仪的跟踪源输出或其他信号源驱动，在150KHz至400MHz的频率范围内具有高达2.5W的1dB压缩点，可以根据ISO/EN6100-4-6生成1级和2级测试，TBMDA5具有足够的增益，频谱跟踪源提供的0dBm实现*大输出功率。
TBMDA5提供了内置的调制能力，可生成1 kHz/80%/AM信号和1KHz/50%占空比的PM，在PM模式下，TBMDA5还可以产生具有12.5%占空比的217Hz信号，模拟移动电话的TDMA噪声。
特点:
- CW波连续放大器（调制关闭）
- 1 kHz，80％AM调制
- 1 kHz，50％占空比脉冲调制
- 217 Hz，12.5％占空比脉冲调制增益
应用：
- 通用宽带射频放大器
- 驱动近场探头/天线

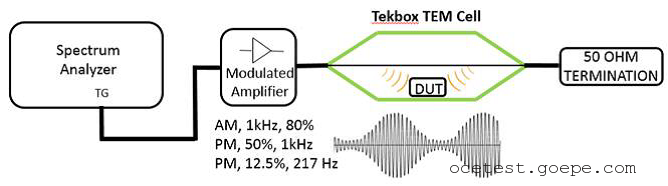

- 驱动TEM小室
驱动CDN或BCI探头的传导抗扰度测试
Tekbox调制功率放大器100K-400MTBMAD5
技术指标
- 频率范围： 150KHz-400MHz，可从100KHz-1200MHz
- 射频接口： N型 ，50Ω
- 小信号增益： 38dB@typ.
- 增益平坦度： 3.5dB @ 150KHz-400MHz@Pin=-5dBm
- 饱和输出功率@150 kHz / Pin = 0 dBm：32.6 dBm (1.8 W) typ.
- 饱和输出功率@ 500 kHz / Pin = 0 dBm: 36 dBm (4 W) typ.
- 饱和输出功率@ 1 MHz / Pin = 0 dBm: 36.1 dBm (4.1 W) typ.
- 饱和输出功率@ 10 MHz / Pin = 0 dBm: 37.8 dBm (6 W) typ.
- 饱和输出功率@ 100 MHz / Pin = 0 dBm: 36.4 dBm (4.4 W) typ.
- 饱和输出功率@ 250 MHz / Pin = 0 dBm: 36 dBm (4 W) typ.
- 饱和输出功率@ 400 MHz / Pin = 0 dBm: 33.7 dBm (2.3 W) typ.
- 饱和输出功率@ 750 MHz / Pin = 0 dBm: 33.2 dBm (2.1 W) typ.
- 饱和输出功率@ 1 GHz / Pin = 0 dBm: 34.8 dBm (3 W) typ.
- 饱和输出功率@ 1.1 GHz / Pin = 0 dBm: 31.1 dBm (1.3 W) typ
- 饱和输出功率@ 1.2 GHz / Pin = 0 dBm: 27.3 dBm (0.5 W) typ
- 1dB输出压缩点@ 150 kHz: +29.6 dBm typ. (Pin: -9 dBm)
- 1dB输出压缩点@ 500 kHz: +32.9 dBm typ. (Pin: -6 dBm)
- 1dB输出压缩点@ 1 MHz: +33.1 dBm typ. (Pin: -5 dBm)
- 1dB输出压缩点@10 MHz: +33.8 dBm typ. (Pin: -6 dBm)
- 1dB输出压缩点@100 MHz: +33.6 dBm typ. (Pin: -4 dBm)
- 1dB输出压缩点@250 MHz: +33.1 dBm typ. (Pin: -6 dBm)
- 1dB输出压缩点@400 MHz: +31.5 dBm typ. (Pin: -6 dBm)
- 1dB输出压缩点@750 MHz: +30.94 dBm typ. (Pin: -4 dBm)
- 1dB输出压缩点@1 GHz: +31.8 dBm typ. (Pin: -5 dBm)
- 1dB输出压缩点@1.1 GHz: +27.9 dBm typ. (Pin: -5 dBm)
- 1dB输出压缩点@1.2 GHz: +25.2 dBm typ. (Pin: -4 dBm)
- 2次谐波@100MHz@Pout=36dBm：＜ -15dBc
- 2次谐波@100MHz@Pout=30dBm：＜ -22dBc
- 3次谐波@100MHz@Pout=36dBm：＜ -23dBc
- 3次谐波@100MHz@Pout=30dBm：＜ -33dBc
- 总谐波失真度
5.2% @100MHz, Pout=27dBm typ.
8.5% @100MHz, Pout=30 dBm typ.
14.5% @100MHz, Pout=33 dBm typ.
20.3% @100MHz, Pout=36 dBm typ.
- 三阶截距点： +43dBm, @100 MHz, Δ f = 2MHz typ.
- 噪音系数@100MHz： 6.1dB
- 内部调制频率AM： 1 kHz±20％
- 内部调制频率PM： 1 kHz±20％，217 Hz±20％
- 占空比，PM： 50％±10％@1KHz；12.5％±20％@217Hz
- 供电电压： 110-240V @ AC
- 供电功耗： 19W
- 工作温度： -20℃ ~ +50℃
